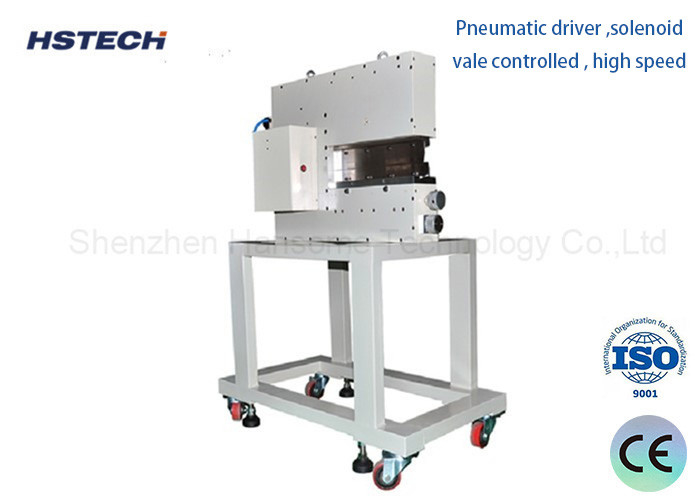

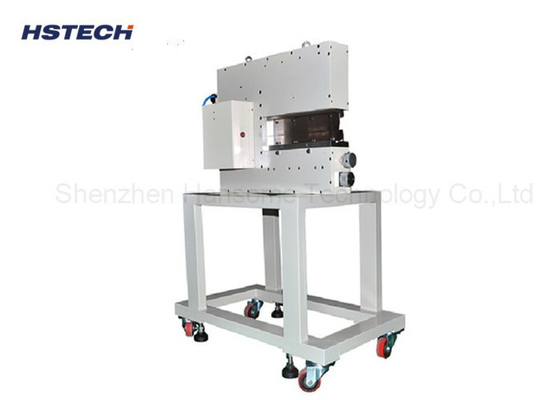

Pneumatic Guilotine Blade PCB Separator, 40mm Tinggi MAX, Cut Stress < 500

Nama merek:	HSTECH
Nomor Model:	HS-310L
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram, D/P
Kemampuan Penyediaan:	200 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

Depanelizer PCB pneumatik

Nama lain:

Pemisah PCB V-potong

Tegangan:

AC100-240V

Panjang PCB:

0~ 360mm

Ketebalan PCB:

0,1~2,0mm

Bagian Tinggi Atas:

40mm (maks)

Tinggi bagian bawah:

20mm (maks)

Penggunaan:

Papan PCB, Papan Aluminium, Potong Pcb V-cut, Papan LED

Kemasan rincian:

paket kayu

Menyediakan kemampuan:

200 set per bulan

Deskripsi Produk

40mm Tinggi MAX Pneumatic Driver Guilotine Blade PCB Panel Depaneling Mesin

Pengantar

1Pneumatically didorong dan kontrol listrik, desain sampel ada perangkat sensor di mesin, memotong papan sekali dengan tegangan potong terendah.HS-310 berlaku untuk PCBA SMD presisi terpisah atau pelat tipis.

2Mesin pemisah jenis pisau lurus dirancang untuk memisahkan papan panel yang sudah dipasangkan dengan hati-hati, tanpa lentur atau tekanan tegangan.Bahkan komponen SMD sensitif seperti kapasitor keramik tidak akan rusak oleh proses terpisah, meningkatkan kualitas produk.

3Karena desain khusus pisau, papan dengan komponen tinggi yang ditempatkan dekat tepi dapat dipisahkan dengan aman.pisau berbentuk curug digunakan untuk memotong panel dalam alurHal ini memungkinkan papan dengan ketebalan kurang dari 1 mm untuk dipisahkan dengan aman dan tanpa memotong tegangan.

Fitur

1. Pengecatan gaya tegangan di bawah 500, Tidak ada getaran dan kebisingan selama proses pemotongan untuk mencegah kerusakan komponen yang tepat.

2- Pneumatic driver, solenoid valley dikendalikan, kecepatan tinggi.

3.The tinggi bilah atas dan bawah dapat disesuaikan, Celah untuk memasukkan papan PCB dapat dengan mudah disesuaikan dengan menyesuaikan tombol di sisi atas mesin.

4.Lengkungannya yang lebih rendah menyesuaikan bagian depan dan bagian sebenarnya dapat disesuaikan secara terpisah, tidak perlu shim, yang membuat perubahan dan menyesuaikan pisau lebih mudah.

5.PCB atau lempeng tipis tanpa v-grooved dapat disesuaikan nampan dan mencegah tinggal posisi perangkat.

6Operasi dan pemeliharaan dapat dilakukan juga oleh personel yang tidak terampil.

Spesifikasi

Nama produk	Depanelisator PCB
Model	HS-310L
Tinggi bagian	Max 40mm
Tinggi bagian bawah	Maksimal 20 mm
Pasokan udara	5 kgf/cm
Output	12.5 ton (bruto)
Panjang pemotongan yang efisien	1-360 mm
Ukuran pisau linier	36043.56mm
Ketebalan PCB	0.1mm~2.0mm ((Dengan V grove) 0.1mm ~1.0mm ((Tanpa V grove))
Bahan pisau	Impor alat baja kecepatan tinggi berkualitas tinggi
Kecepatan pemisahan	1-300mm/s
Ketebalan V-cut	0.3-3.5mm
Konsumsi udara	200-400 ((L/menit)
Ukuran mesin	700325400mm
Berat badan	130kg
Papan yang cocok	Semua papan V cut

Papan aplikasi

Pneumatic Guilotine Blade PCB Separator, 40mm Tinggi MAX, Cut Stress < 500 0

Pneumatic Guilotine Blade PCB Separator, 40mm Tinggi MAX, Cut Stress < 500 1

Pneumatic Guilotine Blade PCB Separator, 40mm Tinggi MAX, Cut Stress < 500 2

Peralatan jalur produksi SMT

1, PCB loader: PCB ditempatkan di rak untuk secara otomatis memberi makan papan ke mesin papan hisap.
2, mesin board hisap: secara otomatis mengisap PCB ditempatkan pada jalur, transfer ke mesin cetak.
3Mesin cetak: baja laser pada pasta baja atau lem merah menyelesaikan cetakan pada PCB.
4"Montir kecepatan tinggi: Gunakan peralatan untuk mengedit prosedur untuk memasang komponen dalam posisi bagian yang ditentukan, dapat dipasang SOP 28pin bagian bergulir,yang ditandai dengan kecepatan pemasangan yang cepat.
5"Tabel penghubung:Mengangkut perangkat papan PCB.
6, general mount: penggunaan peralatan yang diedit oleh program akan komponen yang dipasang pada posisi bagian yang ditentukan,dapat dipasang SOP 28pin atau lebih (termasuk mesin berkecepatan tinggi dapat dipasang komponen) digulungIni ditandai dengan akurasi pemasangan yang tinggi dan keragaman, tetapi kecepatan pemasangan lebih rendah daripada mesin berkecepatan tinggi.
