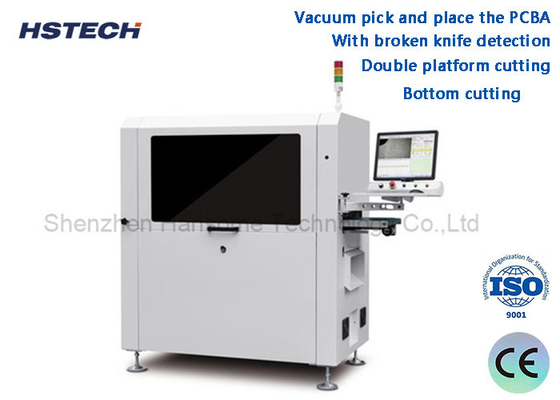

Mesin Pembuatan Platform Ganda Dengan Deteksi Pisau Patah

Nama merek:	HSTECH
Nomor Model:	HS-ARX-811
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

mesin router pcba inline

Jaminan:

1 tahun

Pengendalian:

Layar sentuh

Merek Relai:

Schneider

sakelar optoelektronik:

Omron

Bahan:

Aluminium paduan

Kondisi:

Baru

Sinyal:

SMEMA

Aplikasi:

Majelis Elektronik

Warna:

Perak

Sistem kontrol:

PLC

OEM/ODM:

Tersedia

Konsumsi Daya:

200W

Jenis:

Otomatis

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

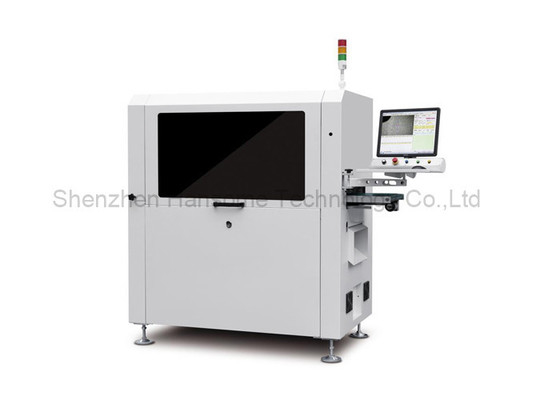

Pemotongan Platform Ganda dengan Deteksi Pisau Patah pada Mesin Router PCBA Sebaris

Pendahuluan

Mesin ini adalah mesin routing PCBA otomatis sebaris, menggunakan pisau milling baja Tungsten shank sebagai alat pemisah, bekerja dengan fixture yang disesuaikan untuk memperbaiki PCBA, juga membersihkan debu dengan pengumpul debu setelah pemotongan, sabuk ESD untuk mengangkut ke perangkat hilir.

Fitur

1, Mengambil dan menempatkan PCBA dengan vakum.

2, Pemotongan bagian bawah.

3, Pemotongan platform ganda.

4, Dengan deteksi pisau patah.

5, Menghubungkan jalur produksi otomatis.

6, Fungsi statistik SPC dan cocok dengan sistem ERP.

7, Dapat dilengkapi dengan penggantian alat otomatis, fungsi tahan ledakan dari penyedot debu dan fungsi pemantauan volume udara.

Spesifikasi

Model	ARX-811
Ukuran PCB Maks	260x340mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
Tinggi Transmisi	900±50mm
Arah Transportasi	Kiri ke kanan
Kecepatan Transportasi	1500mm/s (maks) Dapat disesuaikan
Mode Pemuatan	Rel pemandu transportasi tipe-bagian
Penyesuaian Lebar Rel	Otomatis
Antarmuka Komunikasi	SMEMA
Penempatan PCB	Penempatan Fixture
Sistem Pengambilan	Pengambilan hisap vakum
Spindel/Kecepatan Pemotongan	60.000 rpm/menit, merek Jerman (opsional 100.000 rpm/menit, merek Jerman)
Tipe Pendinginan	Tipe pendingin mandiri
Penggantian Alat Otomatis	opsional
Pemeriksaan Pisau Patah	Ya
Kecepatan Pemisahan	5-100mm/s
Akurasi Pemotongan	±0.05mm
Kit Milling	φ0.8~φ3.0 rotasi sisi kanan, baja Tungsten shank
Akurasi Penempatan Ulang	±0.1mm
Kecepatan Gerak Koordinat	1000mm/s
Tipe Pelat Keluar	Transportasi sabuk ESD / unit penerusan panel batch
Pengumpulan Limbah	Pengumpulan lemari limbah
Pemrograman Prosedur	Impor gambar GERBER / program pengeditan melalui sistem visual
Pasokan Udara	5-8 kg/cm³
Catu Daya	AC380V, 50/60Hz, 3KW
Ukuran Mesin	1500x850x1600 mm
Berat	Perkiraan. 800kg

Ukuran Mesin

Mesin Pembuatan Platform Ganda Dengan Deteksi Pisau Patah 0

Detail

Pengumpul debu ukuran bawah.

Mesin Pembuatan Platform Ganda Dengan Deteksi Pisau Patah 1

Sistem CCD yang sangat baik dengan kamera pencitraan, lensa moritex, dan sumber cahaya tingkat pengukuran, untuk mendukung kalibrasi mesin,

kompensasi dan penempatan, dengan stabilitas dan kapasitas anti-gangguan yang besar.

Mesin Pembuatan Platform Ganda Dengan Deteksi Pisau Patah 2

Chuck hisap vakum mahakuasa untuk mengambil, menempatkan, membongkar, dan produksi.

Mesin Pembuatan Platform Ganda Dengan Deteksi Pisau Patah 3

Sistem pembongkaran komposit, menggunakan sabuk antistatis ESD untuk mengangkut produk yang dipisahkan di sisi atas, dan limbah diangkut di sisi bawah, menghemat banyak ruang dengan metode ini.

Mesin Pembuatan Platform Ganda Dengan Deteksi Pisau Patah 4
