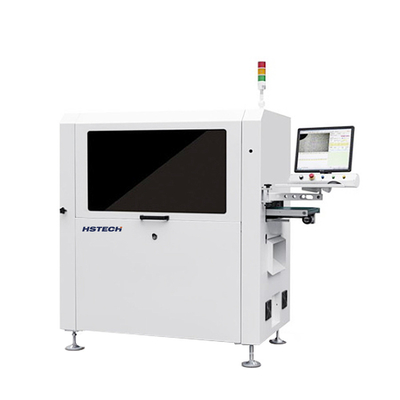

Double Platform Cutting Bottom Cutting Vacuum Pick And Place PCBA Inline PCB Separating Router

Nama merek:	HSTECH
Nomor Model:	HS-ARX-811
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

Inline PCB Separating Router

Jaminan:

1 tahun

Pengendalian:

Layar sentuh

PLC:

Mitsubishi

Merek Relai:

Schneider

sakelar optoelektronik:

Omron

Bahan:

Aluminium paduan

Kondisi:

Baru

Ketebalan:

0,6-4,0mm

Sinyal:

SMEMA

Aplikasi:

Majelis Elektronik

Warna:

Perak

Sistem kontrol:

PLC

OEM/ODM:

Tersedia

Konsumsi Daya:

200W

Sumber daya listrik:

AC220V

Tekanan udara:

4-6bar

Kecepatan:

200-300pcs / mnt

Jenis:

Otomatis

Berat badan:

220/240KG

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

Double Platform Cutting Bottom Cutting Vacuum Pick And Place PCBA Inline PCB Separating Router

Pengantar

Mesin ini adalah mesin routing otomatis PCBA inline, PCBA yang ditetapkan dengan jig untuk routing sisi bawah otomatis,dan setelah mengarahkan mesin menggunakan suction nozzle untuk mengambil dan menempatkan PCBA dengan jig bersama-sama, digunakan untuk memisahkan lubang cap, PCB kurva, dan PCB yang terhubung tidak teratur lainnya.

Aku tidak tahu.Rincian teknis

Model	ARX-811
Ukuran maksimum PCB	260x340mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
Ketinggian transmisi	900 ± 50 mm
Arah transportasi	Dari kiri ke kanan
Kecepatan transportasi	1500mm/s ((max) Dapat disesuaikan
Mode pengisian	Jalur panduan transportasi tipe bagian
Penyesuaian lebar rel	Otomatis
Antarmuka komunikasi	SMEMA
Posisi PCB	Posisi perlengkapan
Sistem pemetik	Suapan vakum mengambil
Spindel pemotongan/kecepatan	60,000 rpm/menit, merek Jerman ((opsional 100,000 rpm/menit, merek Jerman)
Jenis pendingin	Tipe pendingin sendiri
Perubahan alat otomatis	Opsional
Periksa pisau pecah	Ya, aku tahu.
Kecepatan pemisahan	5-100mm/s
Keakuratan pemotongan	± 0,05 mm
Kit penggilingan	φ0.8 ~ φ3.0 putaran sisi kanan, batang Tungsten baja
Mengulangi keakuratan posisi	± 0,1 mm
Kecepatan bergerak koordinat	1000mm/s
Jenis pelat luar	Unit transportasi sabuk ESD / unit pengiriman panel batch
Pengumpulan limbah	Pengumpulan sampah lemari
Pemrograman prosedur	Gerber gambar impor / program pengeditan melalui sistem visual
Pasokan udara	5-8 kg/cm3
Sumber daya listrik	AC380V, 50/60Hz, 3KW
Ukuran mesin	1500x850x1600 mm
Berat badan	Sekitar 800kg

Fitur

1, Vacuum mengambil dan menempatkan PCBA.

2, memotong bagian bawah.

3, pemotongan platform ganda.

4, dengan deteksi pisau patah.

5, Sambungkan jalur produksi otomatis.

6, fungsi statistik SPC dan sesuai dengan sistem ERP.

7, Dapat dilengkapi dengan perubahan alat otomatis, fungsi tahan ledakan dari vacuum cleaner dan fungsi pemantauan volume udara.

Gambar mesin

Routing ukuran bawah dan pengumpul debu

Sistem CCD yang sangat baik dengan kamera pencitraan, lensa moritex dan sumber cahaya pengukuran tingkat, untuk mendukung kalibrasi mesin, kompensasi dan penentuan posisi,dengan stabilitas yang besar dan kapasitas anti gangguan.

Omnipotence vacuum suction chuck untuk memilih, menempatkan, melepaskan, dan produksi.

Double Platform Cutting Bottom Cutting Vacuum Pick And Place PCBA Inline PCB Separating Router 3

Sistem pengungkapan komposit, menggunakan sabuk anti-statis ESD untuk mengangkut produk yang dipisahkan di sisi atas, dan limbah diangkut di sisi bawah, menghemat banyak ruang dengan metode ini.
