NG OK Unloader PCB Peralatan Handlind dengan Mitsubishi PLC Control System dan SMEMA Signal

Nama merek:	HSTECH
Nomor Model:	HS-NK250
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

NG OK PCB Unloader

Sertifikasi:

Bahan:

Baja tahan karat

Struktur:

KONVEYOR BELT

Jaminan:

1 tahun

Aplikasi:

Waktu Produksi Perakitan PCB SMT

Ketebalan PCB:

Minimal 0,6 mm

Pemilihan nada:

1-4(pitch 10mm)

Kekuatan:

0,05KW

Konsumsi udara:

Maks 15L/mnt

Kemasan rincian:

Paket kayu, dengan busa

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

NG OK Unloader PCB Peralatan Handlind dengan Mitsubishi PLC Control System dan SMEMA Signal

Mesin ini digunakan di belakang AOI,untuk mengumpulkan PCB OK dan NG secara terpisah setelah sinyal dari peralatan AOI.

Fitur

1- Kontrol program PLC.
2Kuat, tegas.
3. tombol kontrol opsional atau kontrol layar sentuh sampai pelanggan.
4Klem pneumatik atas dan bawah untuk mengamankan rak majalah.
5Tidak ada jaminan PCB pecah selama loading & unloading.
6. otomatis NG / OK papan toko terpisah NG / OK papan.
7. NG / OK sinyal dari mesin AOI hulu.
8Tampilan kesalahan mesin yang diprogram sendiri, kesalahan yang berbeda memiliki kode yang berbeda, setiap kode memiliki instruksi pemeliharaan yang relevan yang dipasang di sisi belakang pintu mesin.
9. Desain mesin tertutup untuk operasi keselamatan.
10. Tiga warna menara lampu tampilan.
11. SMEMA kompatibel.

Spesifikasi

Model	HS-250-NK	HS-330-NK	HS-390-NK	HS-460-NK
Sumber Daya	AC110V/AC220V 50H60Hz
Pasokan Udara	5kgf/C M2
Ukuran PCB ((mm)	5050~330250	5050~455330	50 x 50 ~ 530 x 390	5050~530460
Arah PCB	kiri ke kanan atau kanan ke kiri
Ukuran majalah ((mm)	335320563	460400563	535460570	535530570
Jarak langkah (mm)	10,20,30,40
Ketinggian Pengangkutan ((mm)	900 ± 20
Kecepatan transmisi	10m/s
Daya mesin utama	420W
Ukuran mesin ((mm)	151015301250	191016301250	216017601250	216019001250
Berat ((kg)	220	280	340	380

Diagram operasi

NG OK Unloader PCB Peralatan Handlind dengan Mitsubishi PLC Control System dan SMEMA Signal 0

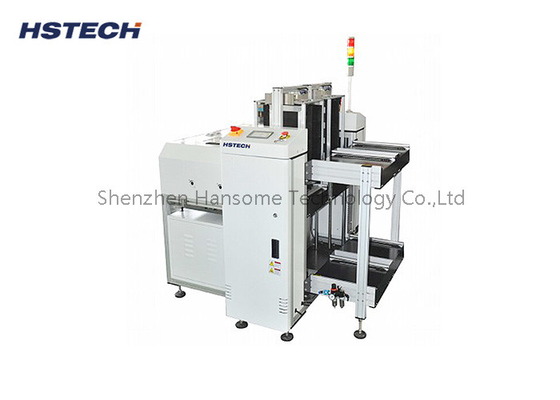

Gambar fisik produk

NG OK Unloader PCB Peralatan Handlind dengan Mitsubishi PLC Control System dan SMEMA Signal 3

NG OK Unloader PCB Peralatan Handlind dengan Mitsubishi PLC Control System dan SMEMA Signal 5

Aplikasi

Ini digunakan di backend AOI dari jalur produksi SMT dan DIP untuk menerima sinyal dari AOI dan secara otomatis membedakan dan menyimpan PCB NG/OK.Ini cocok untuk mesin dengan spesifikasi PCB dari 50 * 50 ~ 330 * 250. ukuran lain dari papan PCB dapat disesuaikan sesuai dengan situasi aktual pelanggan, atau karena keterbatasan ukuran situs, mereka juga dapat disesuaikan sesuai dengan situasi aktual

Tentang Kemasan

NG OK Unloader PCB Peralatan Handlind dengan Mitsubishi PLC Control System dan SMEMA Signal 7

NG OK Unloader PCB Peralatan Handlind dengan Mitsubishi PLC Control System dan SMEMA Signal 8

NG OK Unloader PCB Peralatan Handlind dengan Mitsubishi PLC Control System dan SMEMA Signal 9
