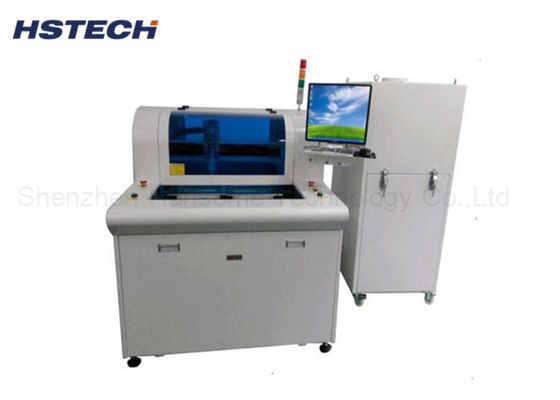

Double Platform PCB Router Machine Dust Collector Milling Cutter Routing Kit

Kit Pemotong Penggilingan Router Platform Ganda Pengumpul Debu Mesin Router PCB

Pengantar Mesin

Perangkat ini menggunakan pemotong penggilingan untuk membagi papan PCB multi-terhubung sesuai dengan jalur yang telah diedit sebelumnya pada operasi kecepatan tinggi. Menggantikan pemotongan manual, V-CUT atau cacat pemotongan PUSH, meningkatkan kualitas produk dan mengurangi tingkat scrap. Mesin ini mengadopsi sistem operasi WindowsXP antarmuka manusia-mesin, desain antarmuka yang sederhana dan ramah pengguna, sistem koreksi jalur pemotongan otomatis, program CCD piksel tinggi Produksi dan program blok dan pengeditan dan modifikasi program satu langkah, perangkat bongkar muat PCB dari dua platform yang bekerja secara interaktif dapat secara efektif mengurangi waktu tunggu mesin, sehingga mencapai efisiensi produksi yang ideal.

Fitur Utama

1, Dilengkapi dengan lensa pembesar CCD piksel tinggi, fungsi pengajaran dan pengeditan program tambahan, meningkatkan akurasi dan presisi, dan gambar resolusi yang lebih tinggi.

2, Sistem penentuan posisi dan koreksi titik MARK otomatis. Jalur bergerak memiliki tampilan waktu nyata dan pelacakan router simulasi. Tampilannya jelas dalam sekejap. Fungsi koreksi penyelarasan otomatis memiliki akurasi pemotongan yang lebih tinggi. Selama PCB menyimpang dalam 3mm, visi mesin dapat melakukan perutean otomatis. Kalibrasi mengurangi persyaratan akurasi operator saat menempatkan papan dan sangat meningkatkan efisiensi kerja.

3, Penyalinan meja kerja kiri dan kanan dari program, penyalinan blok, tampilan, penyalinan papan koneksi multi-sudut, fungsi modifikasi pelacakan satu langkah, dan fungsi modifikasi pengeditan blok secara akurat menyederhanakan waktu produksi program dan meningkatkan efisiensi pengeditan.

4, Penyedot debu yang terbuat dari kipas impor berdaya tinggi dan perangkat eliminasi statis tegangan tinggi 10V memiliki efek penyedotan debu yang lebih ideal dan kebisingan yang lebih rendah.

5, Pemantauan umur alat. Setelah pemotong memotong jarak tertentu, secara otomatis akan naik dan turun ke posisi bilah lain yang belum terpotong. Jarak dan frekuensi naik dan turun dapat diatur sesuai dengan panjang bilah untuk memperpanjang umur pemotong.

6, Desain pintu pengaman transparan membuat prosesnya jelas dalam sekejap. Ada dua cara untuk membuka pintu: penghentian darurat dan perlambatan 50% untuk pelanggan yang berbeda untuk dipilih. Penghentian darurat adalah untuk mencegah kecelakaan selama pemrosesan dan menyediakan lingkungan pengoperasian inspeksi yang aman. Perlambatan 50% adalah untuk memfasilitasi programmer untuk memantau proses pemesinan saat program sedang dilakukan.

7, Substrat PCB ditempatkan dengan pemrosesan geser berkelanjutan dua tahap untuk mengurangi waktu tunggu dan meningkatkan produksi.

Spesifikasi

Spesifikasi Pengumpul Debu

Detail mesin
