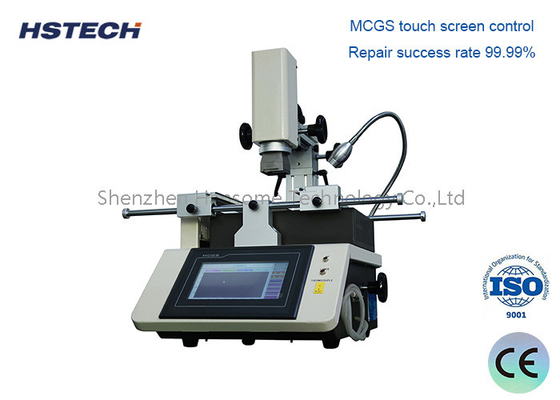

Layar sentuh BGA Rework Station 3 Heating Zones Manual Untuk perakitan elektronik

Stasiun Pengolahan Ulang BGA:

Tujuan:
Stasiun kerja ulang BGA adalah peralatan khusus yang digunakan untuk menghapus dan mengganti komponen BGA pada papan sirkuit cetak (PCB).
Komponen BGA adalah sirkuit terintegrasi (IC) yang dipasang di permukaan yang memiliki kisi bola solder di bagian bawah, yang menimbulkan tantangan unik selama perbaikan dan pekerjaan ulang.

Komponen Utama:
Sistem Pemanasan Presisi: Biasanya menggunakan inframerah (IR) atau udara panas untuk memanaskan komponen BGA secara selektif untuk penghapusan dan pemasangan yang aman.
Alat Penghapusan dan Penempatan Komponen: Gunakan nozel vakum atau alat khusus lainnya untuk dengan lembut mengangkat dan menempatkan komponen BGA.

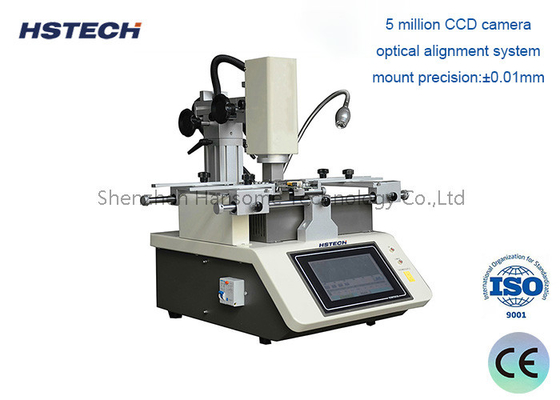

Alignment and Vision Systems: Memastikan keselarasan yang tepat dari komponen BGA selama penempatan, sering dengan bantuan kamera dan perangkat lunak.
Platform Pengolahan Ulang: Menyediakan lingkungan yang aman dan terkontrol suhu untuk proses pengolahan ulang.

Proses Pengerjaan Ulang:
Persiapan: PCB diamankan pada platform kerja ulang, dan area di sekitar komponen BGA target disiapkan untuk kerja ulang.
Pemanasan: Sistem pemanas digunakan untuk secara bertahap memanaskan komponen BGA, melelehkan bola solder dan memungkinkan komponen untuk dilepas.
Penghapusan: Komponen dengan hati-hati diangkat dari PCB menggunakan alat khusus, tanpa merusak bantalan atau jejak yang ada di bawahnya.
Pembersihan: Pad PCB dibersihkan untuk menghilangkan sisa solder atau fluks, memastikan permukaan bersih untuk komponen baru.
Penempatan Komponen Baru: Komponen BGA pengganti diselaraskan dengan tepat dan ditempatkan pada PCB, kemudian mengalir kembali menggunakan sistem pemanas.

Fitur Lanjutan:
Automated Rework Routines: Beberapa stasiun rework BGA menawarkan urutan rework yang telah diprogram sebelumnya untuk jenis komponen tertentu, menyederhanakan proses.
Kamera dan Perangkat Lunak Terintegrasi: Sistem canggih menggunakan penglihatan mesin dan perangkat lunak untuk membantu penyelarasan dan penempatan komponen.
Profil Suhu: Kemampuan untuk memantau dan mengontrol profil suhu selama proses pengolahan ulang, memastikan aliran kembali solder yang tepat.

Aplikasi:
Perbaikan dan Perbaikan Elektronik: Mengganti komponen BGA yang rusak atau rusak pada PCB, seperti yang ditemukan dalam elektronik konsumen, peralatan industri, dan sistem aerospace / pertahanan.
Modifikasi Prototipe: Memungkinkan insinyur untuk dengan cepat dan akurat mengolah ulang komponen BGA selama tahap pengembangan produk.
Dukungan produksi: Memungkinkan pengolahan ulang komponen BGA selama produksi skala kecil atau seri.
