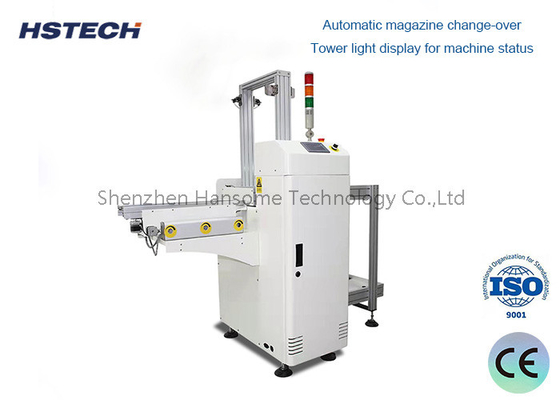

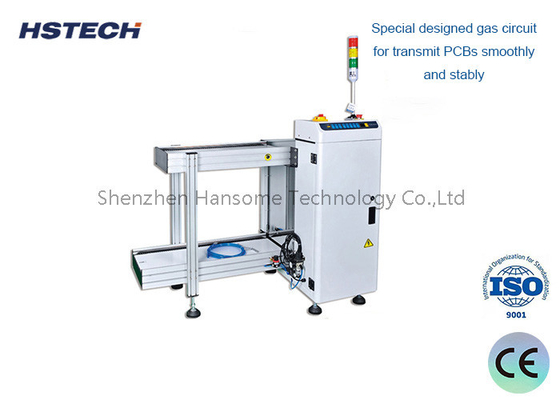

Automatic Magazine Alignment 90W Brake Motor Drive Adjustable Speed Belt Conveyor PCB Unloader untuk SMT Line End

Nama merek:	HSTECH
Nomor Model:	HS-460ULD
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	T/T, Western Union
Kemampuan Penyediaan:	50 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama Produk:

bongkar pcb

Kekuatan:

AC110V/AC220V,50/60Hz

Plc:

mitsubishi

sakelar optoelektronik:

OMRON

Kondisi:

Baru

Struktur:

Conveyor sabuk

Kecepatan:

Dapat disesuaikan

Arah PCB:

LR atau RL (disesuaikan)

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

50 set per bulan

Menyoroti:

Pengunggah PCB Penataan Majalah Otomatis

90W Brake Motor PCB Unloader

SMT Line End PCB Unloader

Deskripsi Produk

Penjajaran Majalah Otomatis 90W Rem Motor Drive PCB Unloader

Unloader PCB canggih ini secara otomatis mengeluarkan papan sirkuit cetak dari peralatan lini produksi SMT, memastikan penanganan papan yang efisien dan bebas kerusakan.

Fungsi & Aplikasi Utama

Secara otomatis mengeluarkan papan PCB dari mesin penempatan SMT dan oven reflow
Memindahkan papan ke proses selanjutnya termasuk inspeksi dan penyortiran
Meningkatkan efisiensi produksi sekaligus mengurangi intervensi manual
Meminimalkan risiko kerusakan PCB selama operasi penanganan

Prinsip Kerja & Komponen

Sabuk Konveyor: Mengangkut PCB dari port pengeluaran peralatan ke unloader
Mekanisme Penjepitan: Cangkir hisap vakum atau cakar mekanis mengakomodasi berbagai ukuran PCB
Mekanisme Pengangkatan: Mengontrol gerakan vertikal untuk pelepasan papan dari konveyor
Mekanisme Transfer: Memindahkan papan ke posisi yang ditentukan atau proses selanjutnya
Sistem Kontrol: Mengotomatiskan semua operasi berdasarkan input sensor

Spesifikasi Kinerja

Rentang ukuran penjepitan: Dari 50mm hingga lebih dari 500mm
Frekuensi penjepitan: Hingga lusinan PCB per menit
Akurasi penentuan posisi: Presisi ±0.1mm
Stabilitas pengoperasian: Pengoperasian berkelanjutan selama puluhan ribu jam

Keunggulan Utama

Meningkatkan efisiensi produksi dan konsistensi proses
Mengurangi biaya tenaga kerja dan penanganan manual
Meningkatkan perlindungan PCB dan meningkatkan tingkat hasil
Integrasi mulus dengan peralatan lini produksi SMT
Kompatibel dengan PCB dari berbagai spesifikasi dan ukuran

Spesifikasi Teknis

Model	HS-250ULD	HS-330ULD	HS-390ULD	HS-460ULD
Tegangan	AC110V/220V, 50/60Hz, fase tunggal, maks 300A
Dimensi PCB	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Dimensi Majalah	355×320×565	460×400×565	535×460×565	535×530×565
Kuantitas Majalah	Sisi atas 1 pc, bawah 1 pc, atau disesuaikan untuk menampung lebih banyak
Suplai Udara	0.4~0.6Mpa
Tinggi Transportasi	Standar 900±20mm
Waktu Pemuatan	6 detik
Waktu Penggantian Majalah	Sekitar 20 detik
Arah Transportasi	Kiri ke Kanan, atau Kanan ke Kiri, opsional
Ketebalan PCB	Minimum 0.4mm
Pilihan Jarak Langkah	1-4 (jarak langkah 10mm)
Komunikasi	SMEMA
Dimensi Mesin	1700×780×1200	1900×860×1200	2200×920×1200	2200×1120×1200
Berat	Kira-kira 160kg	Kira-kira 200kg	Kira-kira 240kg	Kira-kira 260kg
