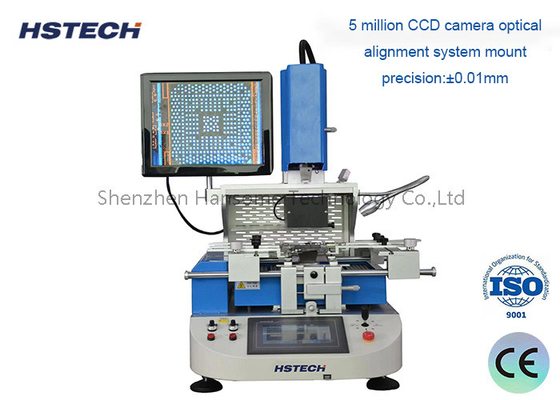

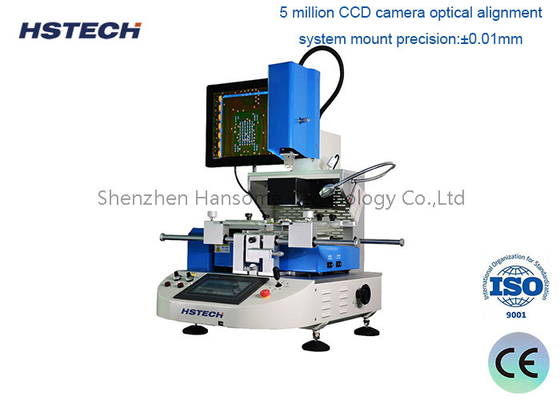

High Precision CCD Color Align System dengan Step Motor untuk Ponsel BGA Rework

Nama merek:	HSTECH
Nomor Model:	HS-700
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

Telepon Seluler BGA Rework Station

Jaminan:

1 tahun

Pengendalian:

Layar sentuh

PLC:

Mitsubishi

Merek Relai:

Schneider

sakelar optoelektronik:

Omron

Bahan:

Aluminium paduan

Kondisi:

Baru

Ketebalan:

0,3 - 5mm

Sinyal:

SMEMA

Aplikasi:

Majelis Elektronik

Warna:

Perak

Sistem kontrol:

PLC

OEM/ODM:

Tersedia

Total Daya:

2600w

Sumber daya listrik:

AC220V

Tekanan udara:

4-6bar

Akurasi Pemasangan:

±0,01mm

Jenis:

Otomatis

Berat badan:

30kg

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

5 Modus Step Motor CCD Color Align System Ponsel Ponsel BGA Stasiun Perbaikan

Spesifikasi

Telepon Seluler BGA Rework Station	Model:HS-700
Sumber Daya	AC 100V / 220V ± 10% 50/60Hz
Kekuatan total	2600W
Daya pemanas	Pemanas atas 1200W ((Max), pemanas bawah 1200W ((Max)
Bahan listrik	Motor pengemudi + kontrol suhu cerdas + layar sentuh warna
Kontrol suhu	Sensor K presisi tinggi + kontrol loop tertutup + temp.controller independen (presisi dapat mencapai ± 1 °C)
Sensor	1pcs
Cara menemukan	Dukungan PCB bentuk V + perlengkapan universal eksternal + cahaya laser untuk pusat dan posisi
Dimensi keseluruhan	L450mmW470mmH670mm
Ukuran PCB	Max 140mm160mm Min 5mm5mm
Ukuran BGA	Max 50mm50mm Min 1mm1mm
Ketebalan PCB yang berlaku	0.3 - 5mm
Keakuratan pemasangan	± 0,01mm
Berat mesin	30kg
Berat chip pemasangan	150 g
Modus kerja	Lima: Semi-otomatis / Manual / Hapus / Mount / Las
Penggunaan Perbaikan	chip / motherboard telepon dll

Fitur

1. 5 modus kerja

2. 15 'HD LCD monitor

3. 7'HD layar sentuh warna

4. step motor

5. Sistem penyelarasan optik warna CCD

6.Ketepatan suhu dalam ± 1°C

7.Ketepatan pemasangan dalam ± 0.01mm

8. Tingkat keberhasilan perbaikan: 99% +

9Penelitian independen dan pengembangan kontrol chip tunggal

Konfigurasi utama

1.Lima mode kerja
2.dikembangkan secara independen microcontroller kontrol
3.motor langkah
4.7.2 inci layar sentuh warna sejati
5.Infrared laser lamp positioning6.0optical alignment dan pemasangan yang tepat

Keuntungan

1.Sedot otomatis dan pemasangan.

2.Vacuum built-in dipompa dengan 90 ° untuk menyesuaikan dengan tepat dan memasang nozzle hisap.

3.Dibangun dalam perangkat pengujian tekanan, pada deteksi tekanan, kepala pemanasan atas secara otomatis berhenti turun untuk mencegah PCB dan BGA dari hancur.

4.Cukup vacuum yang berbeda dengan nozzles yang berbeda untuk chip yang berbeda.
