Robot Soldering Otomatis untuk Inspeksi Cepat dengan Asisten Jauh untuk Inline THT/DIP AOI Sebelum Soldering Gelombang

Nama merek:	HSTECH
Nomor Model:	AIS300
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

Inline THT DIP AOI Setelah Penyolderan Gelombang

Jaminan:

1 tahun

Pengendalian:

Layar sentuh

PLC:

Mitsubishi

Merek Relai:

Schneider

sakelar optoelektronik:

Omron

Bahan:

Aluminium paduan

Kondisi:

Baru

Ketebalan:

0,3 - 5mm

Sinyal:

SMEMA

Aplikasi:

Majelis Elektronik

Warna:

Perak

Sistem kontrol:

PLC

OEM/ODM:

Tersedia

Total Daya:

2600w

Sumber daya listrik:

AC220V

Tekanan udara:

4-6bar

Akurasi Pemasangan:

±0,01mm

Jenis:

Otomatis

Berat badan:

30kg

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

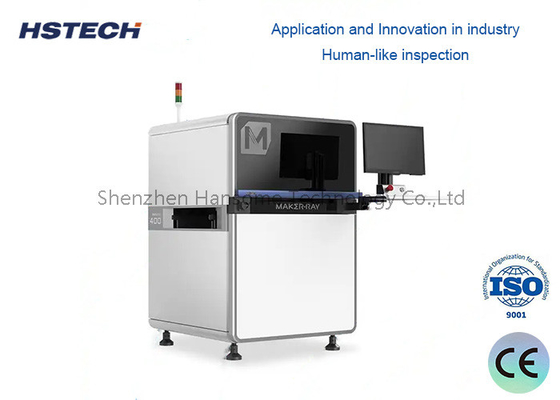

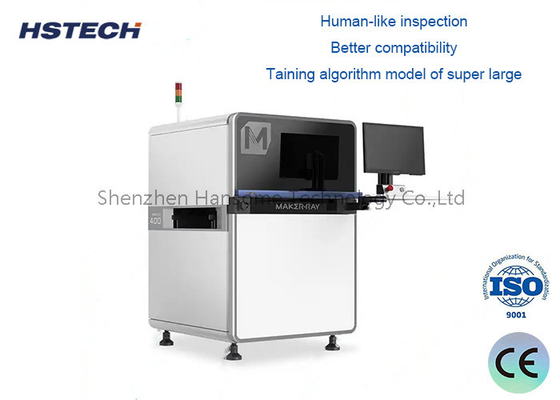

Robot Soldering Otomatis untuk Inspeksi Cepat dengan Asisten Jauh untuk Inline THT/DIP AOI Sebelum Soldering Gelombang

Spesifikasi

Model	AIS300	AIS301
Ukuran PCB	50x50mm ~ 430x380mm	50x50mm ~ 350x350mm
Ketebalan	0.3 ~ 7.0mm
Ukuran penyimpangan	< 4 mm
Tinggi komponen	Atas 150mm, bawah 25mm
Kamera	5MP, warna, CCD
Sumber cahaya	RGB
FOV	45*37mm
Resolusi	20um
Pemeriksaan
Cacat komponen pemasangan	Hilang, bergulir, offset, kerusakan, miring, berlebihan, kotor.
Cacat solder	Terlalu, tidak cukup, jembatan, tidak ada kaki, solder yang hilang, tidak basah.
Fungsi lainnya	Barcode, cod QR, OCR
Kecepatan	0.23detik/fov	0.25detik/fov
Perangkat lunak/Hardware
Sistem operasi	Ubuntu 14.04 LTD 64bit
Fungsi	Remote control, Gerber file importing, alat pelatihan untuk model baru
PC industri	CPU Intel i5, Kartu grafis independen, 12G DDR, 256SSD
Tampilan	22 inci FHD LCD
Usulan	Aktuator linier presisi tinggi
Sumber daya listrik	AC220V,1KW
Tekanan udara	> 0,5Mpa
Dimensi ((LHW)	110016301350mm	110012801300mm
Berat bersih	800kg	700kg

Fitur

A, Algoritma Inti Convolutional Neural Network Algoritma

Aplikasi dan Inovasi di Industri

Pemeriksaan mirip manusia

Kompatibilitas yang lebih baik

Model algoritma pelatihan dari kumpulan sampel super besar

Generalisasi yang tinggi

Kemampuan deteksi super, lebih rendah positif palsu

Mendukung model pelatihan diri pengguna

B, ketahanan tinggi terhadap keausan

C, Area inspeksi yang luas dan kompatibilitas yang tinggi

D, Tingkat inspeksi yang tinggi dan tingkat positif palsu yang rendah.

E, dasar Marmer, lebih stabil.

F, Dual XY aktuator linier, kecepatan tinggi, akurasi tinggi

Aplikasi

Ini inline THT AOI digunakan setelah gelombang mesin pengelasan di jalur produksi DIP, itu digunakan untuk memperbaiki unit yang salah, yang dapat mengurangi perbaikan dan waktu.Mesin ini banyak digunakan untuk memeriksa TV mainboard"PC mainboard, power board, industrial control board, mini peralatan elektronik rumah tangga dan PCBA lainnya.

Peralatan jalur produksi SMT

1. Loader PCB: PCB ditempatkan di rak dan secara otomatis diberi makan ke mesin hisap.
2Mesin board suction: Menghisap PCB secara otomatis ke trek dan mentransfernya ke mesin cetak.
3Mesin cetak: Cetak pasta solder atau lem merah pada baja laser sepenuhnya pada PCB.
4. Mesin pemasangan permukaan berkecepatan tinggi: Menggunakan program yang diedit oleh peralatan untuk memasang komponen ke posisi bagian yang ditunjuk, dapat menampung bagian berbentuk gulungan dengan SOP di bawah 28 pin,dan karakteristiknya adalah kecepatan instalasi yang cepat.
5.Conveyor: sebuah perangkat untuk mentransfer papan PCB.

Robot Soldering Otomatis untuk Inspeksi Cepat dengan Asisten Jauh untuk Inline THT/DIP AOI Sebelum Soldering Gelombang 0
